Инструкция по установке комплекта системы отвода выхлопных газов электрогенераторов КВС 22/28-150-650-1.2
1. Перечень изделий, входящих в комплект выхлопной системы КВС_22/28-150-650-1.2
| 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Термокомпенсатор стенной со съёмными фланцами ТКС-48 | Винт установочный M6-10 ГОСТ 8878-93 (вкручен в поз 1; 9; 10) | Винт М4-6 ГОСТ 11738-84 (вкручен в поз 1) | Фланец внутренний ФС150/49-1,5 | Фланец наружный 150/49-1,5 | Прокладка базальтовая |
 |
 |
 |
 |
 |
 |
| 1 шт. | 3 шт. | 3 шт. | 1 шт. | 1 шт. | 2 шт. |
| 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|
| Цилиндр базальтовый 48/88х650 CL-AL-М100 1000.48.20 | Металлорукав РМВ2Г.Н.40х1,2 ТУ 4833-001-3492754-2010 | Адаптер АХС-С-22 | Адаптер АХС-С-28 | Хомут стремяночный ХС-28 | Хомут стремяночный ХС-35 |
 |
 |
 |
 |
 |
 |
| 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
2. Характеристики выхлопной системы комплекта КВС 22/28-150-650
- Комплект выхлопной системы предназначен для установки в помещения только с каменными или железными стенами.
- Максимальная толщина стены для установки – 650мм;
- Адаптеры на выхлопную трубу наружным диаметром 22мм, 28мм;
- Длина рукава, входящего в комплект – 1,2м;
- Радиус гиба рукава минимально-допустимый – 0,2м;
- Диаметр условно-проходной рукава – Ду40;
- Диаметр условно-проходной термокомпенсатора стенного – Ду45;
- Диаметр наружный базальтового цилиндра для установки в стену – 88мм
3. Общие рекомендации по монтажу:
При проектировании места и условий установки выхлопной системы генератора просим принять во внимание следующие факторы:
- Просим строго следовать требованиям производителя электрогенератора относительно допустимых условий эксплуатации и требованиям инструкции по монтажу выхлопной системы для конкретной модели электрогенератора. Компания-производитель системы отвода выхлопных газов не несёт ответственности за повреждения генератора, здания и любой иной ущерб, связанный с неправильной установкой выхлопной системы.
- Все элементы выхлопной системы в процессе работы электрогенератора подвергаются нагреву до 500°С. Во избежание ожогов и возгорания следует ограничить доступ посторонних людей в помещение с работающим генератором и исключить попадание легковоспламеняющихся материалов, жидкостей и газов на элементы выхлопной системы во время работы.
-

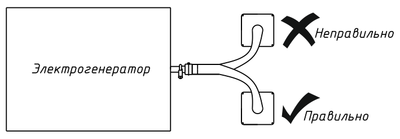

Термокомпенсатор рекомендуется устанавливать в стену ниже уровня выходного патрубка электрогенератора, во избежание попадания конденсата внутрь электрогенератора.
-

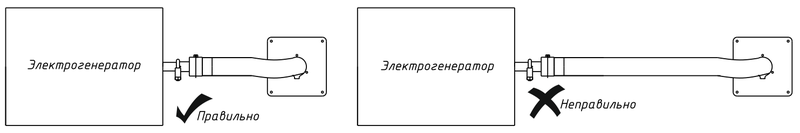

Излишняя длина выхлопной системы повышает сопротивление системы, и может негативно сказываться на работе генератора, вплоть до его перегрева и выхода из строя.
-

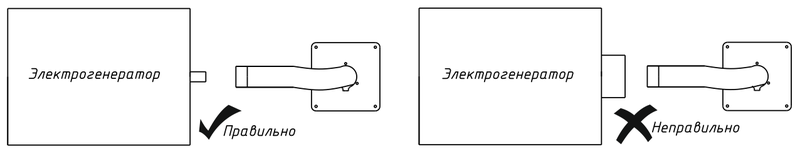

Выбор адаптера с заниженным условно проходным диаметром относительно диаметра выхлопного патрубка также может существенно увеличивать сопротивление для отвода газов.
- Минимально допустимый радиус гиба рукава при монтаже системы должен составлять не менее 200мм. При более крутом изгибе возможен его преждевременный выход из строя.
- Необходимую толщину термоизолирующего материала для термокомпенсатора должен определить специалист в соответствии с материалом стены, в которую он устанавливается. Для деревянных стен рекомендуемая толщина базальтовой ваты составляет не менее 100мм! В случае установки термокомпенсатора с меньшей толщиной термоизолирующего материала возможно возгорание. В комплект изделий входит цилиндр базальтовый с толщиной 20мм исключительно для установки в каменные или железные стены. При этом не допускается использовать горючие материалы в отделке стен, которые могут воспламениться при нагреве.
-

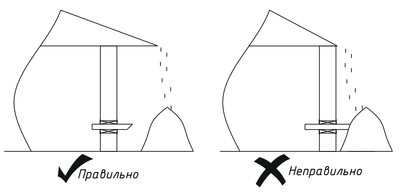

Выходной патрубок термокомпенсатора должен находится на открытом воздухе под навесом, исключающим попадания атмосферных осадков в систему. Патрубок не должен находиться под слоем снега в процессе работы. При установке рекомендуется предусмотреть также ограничения для доступа детей к патрубку, так как температура и состав выхлопных газов могут представлять угрозу их здоровью
- Следует исключить возможность попадания выхлопных газов внутрь помещения. Выхлопной патрубок не должен находиться рядом с решётками забора воздуха вентиляционной системы, открытыми окнами и т.п.
4. Общие рекомендации по монтажу:
- Произведите расчёт места установки генератора и места установки термокомпенсатора стенного, исходя из длины рукава 1,2м для их соединения.
- Если это не противоречит требованиям производителя электрогенератора, произведите крепление генератора анкерными болтами к полу (стене). Незакреплённый генератор может смещаться в процессе работы вследствие вибрации, что может привести к разрушению выхлопной системы.
- Проделайте отверстие в стенном проёме диаметром 90мм, под установку термокомпенсатора. Подготовьте элементы крепления фланцев к стене (4шт с двух сторон).
- В случае необходимости произведите обрезку излишней длины рукава (8), термокомпенсатора (1) и цилиндра (7).
- Замерьте диаметр выходного патрубка на глушителе электрогенератора. В комплект входят два адаптера – под патрубки наружными диаметрами 22мм и 28мм. Выберите нужный размер: адаптер (9) и хомут (10) или адаптер (10) и хомут (12).
- Наденьте адаптер (9 или 10) на выходной патрубок генератора и произведите его затяжку хомутом (11 или 12). Рис. А.
- Произведите обмазку одного конца рукава (8) термоизолирующей пастой(не входит в комплект). Вставьте рукав в адаптер и зафиксируйте его положение установочным винтом (2). Рис. Б.
- Наденьте фланец (4) на термокомпенсатор (1), повернув на 180град для того , чтобы обойти приваренную гайку. Убедитесь в правильном положении фланца относительно термокомпенсатора. Произведите затяжку фланца к термокомпенсатору винтами (3) в количестве 3шт. Рис. В.
- Наденьте на термокомпенсатор (1) последовательно: прокладку базальтовую (6) и цилиндр базальтовый (7). Вставьте термокомпенсатор в подготовленное в стене отверстие. Произведите крепление фланца к стене крепежными элементами (не входят в комплект). Наденьте на термокомпенсатор с обратной стороны стены последовательно – базальтовую прокладку (6) и фланец (5). Произведите крепление фланца к стене крепёжными элементами (не входят в комплект). Рис. Г.
- Произведите обмазку второго конца рукава (8) термоизолирующей пастой (не входит в комплект). Вставьте рукав в термокомпенсатор и зафиксируйте его положение установочным винтом (2). Рис. Д.
