Металлорукава высокого давления: производство и поставка в срок
Производим и поставляем нержавеющие металлорукава высокого давления по ТУ 4195–003–63492754–2010 с доставкой по РФ и СНГ.
Применения металлорукавов
Нефтегазовая промышленность
Химическая промышленность
Энергетика и теплоэнергетика
Металлургия и машиностроение
Использование в Нефтегазовой промышленности
- Подводка к насосам, компрессорам и резервуарам;
- Компенсация вибраций и температурных деформаций трубопроводов;
- Соединение оборудования при транспортировке топлива и газа;
- Гибкие вставки в системах налива/слива нефтепродуктов.
Использование в Химической промышленности
- Перекачка агрессивных жидкостей и паров;
- Соединения в линиях подачи реагентов и растворителей;
- Гибкие участки трубопроводов, устойчивые к коррозии и высоким температурам;
- Защита оборудования от вибраций и химического воздействия.
Использование в Энергетике и теплоэнергетике
- Подводка к котлам, теплообменникам, турбинам;
- Компенсаторы теплового расширения в паропроводах;
- Соединения топливных и масляных систем;
- Гибкие элементы систем охлаждения и обогрева.
Использование в металлургии и машиностроении
- Соединения систем подачи газа, воздуха, охлаждающих жидкостей;
- Подводка к подвижным элементам станков и прессов;
- Термостойкие рукава для транспортировки расплавленных сред;
- Гибкие вставки между агрегатами с вибрацией.
Использование в коммунальной и строительной сфере
- Гибкие соединения в системах отопления, водоснабжения и вентиляции;
- Подключение котельного оборудования и тепловых пунктов;
- Подводка к насосам и счётчикам;
- Защита коммуникаций от вибраций и подвижек здания.
Использование в космической и авиационной технике
- Высокотемпературные и вакуумные трубопроводы;
- Подводка топлива, гидравлики и охлаждения в системах летательных аппаратов;
- Защита электропроводки и датчиков от внешних воздействий;
- Прецизионные отливки для двигателей и систем управления.
Использование в судостроении и транспорте
- Топливные, масляные и гидравлические магистрали судов;
- Гибкие соединения систем охлаждения двигателей;
- Подводка к насосам, компрессорам, фильтрам;
- Амортизация вибраций и компенсация движения корпуса.
Использование в других сферах
- Пищевая и фармацевтическая промышленность — стерильные соединения;
- Лабораторное оборудование — подача газов и жидкостей;
- Производственные линии — гибкие участки между станками;
- Защита кабелей, датчиков и термопар;
- Дизайнерские решения.
Коммунальная и строительная сфера
Космическая и авиационная техника
Судостроение и транспорт
Другие сферы применения

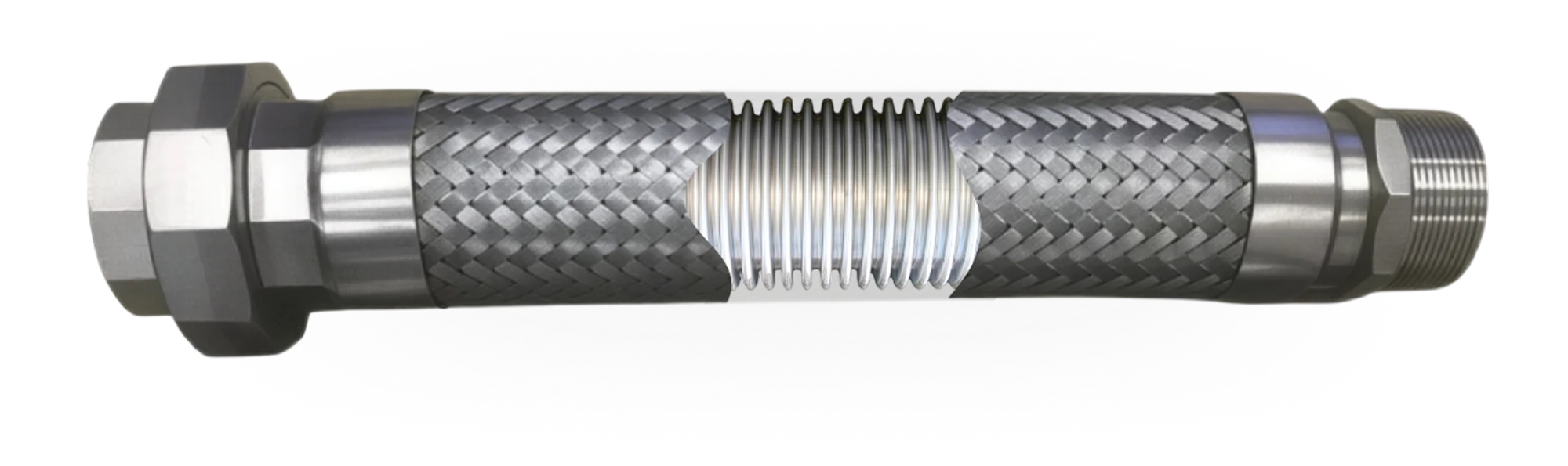

Из чего состоит стандартный металлорукав:
Производство металлорукавов полного цикла

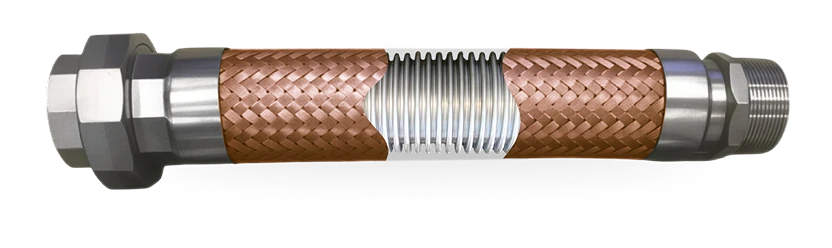

Металлическая оплётка
Производим из нержавеющей проволоки толщиной от 0,3мм на оплёточных машинах. Основное предназначение — предотвращение осевого удлинения и радиального расширения сильфонной оболочки при работе рукава под давлением

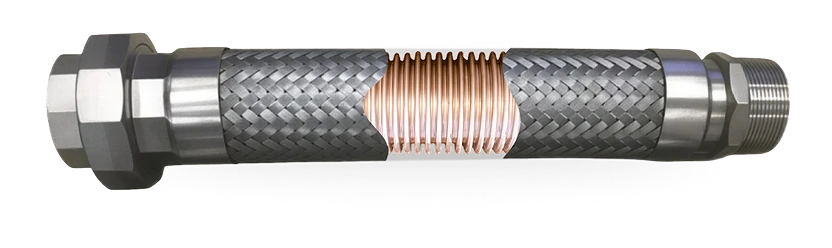

Сильфонная оболочка РНВД
Изготавливаем из нержавеющей ленты толщиной от 0,15мм на собственных линиях трубосварки и формовки сильфона. Это основной несущий элемент металлорукава, обеспечивающий гибкость и герметичность изделия.

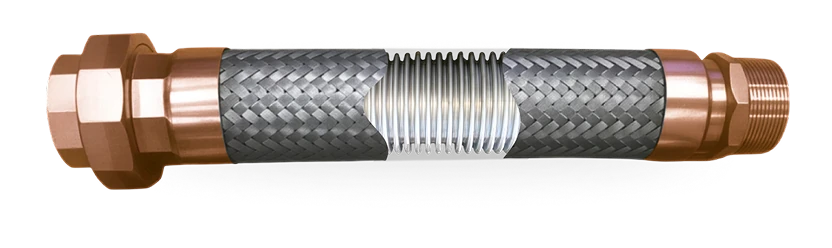

ФИТИНГИ И КОНЦЕВАЯ АРМАТУРА
Новейший цех высокоточного литья и крупный парк станков механической обработки металлоизделий позволяет изготавливать собственными силами практически любые фитинги и концевую арматуру для металлорукавов и не только.
Металлическая оплётка
Производим из нержавеющей проволоки толщиной от 0,3мм на оплёточных машинах. Основное предназначение — предотвращение осевого удлинения и радиального расширения сильфонной оболочки при работе рукава под давлением
Сильфонная оболочка РНВД
Изготавливаем из нержавеющей ленты толщиной от 0,15мм на собственных линиях трубосварки и формовки сильфона. Это основной несущий элемент металлорукава, обеспечивающий гибкость и герметичность изделия.ю
Фитинги и концевая арматура
Новейший цех высокоточного литья и крупный парк станков механической обработки металлоизделий позволяет изготавливать собственными силами практически любые фитинги и концевую арматуру для металлорукавов и не только.
Сильфонную оболочку, оплётку, фитинги вы можете приобрести отдельно — так же, как и готовые сборки.
* конструкция рукавов может быть сложнее для выполнения различных задачТИПЫ МЕТАЛЛОРУКАВОВ РНВД

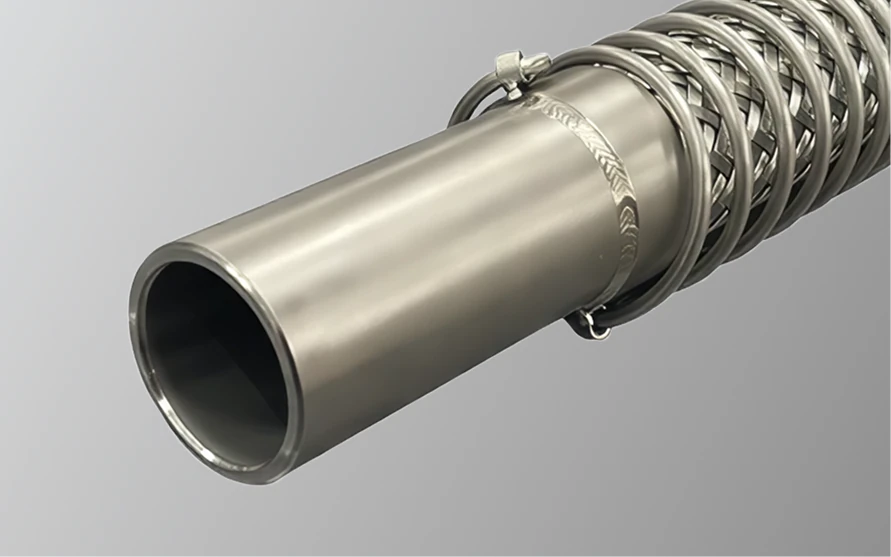

Металлорукава под приварку
Цельнометаллические трубные окончания для создания неразъёмного герметичного соединения методом сварки.

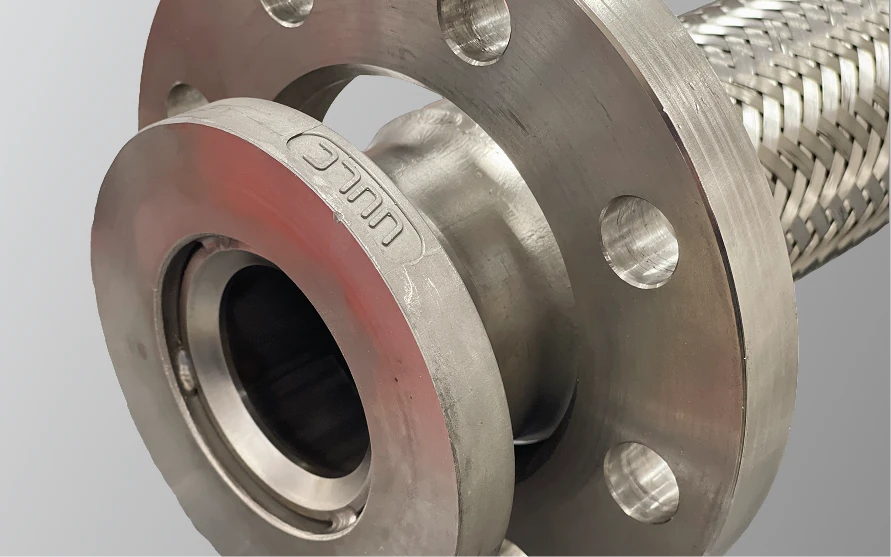

Металлорукава с фланцевыми соединениями
Удобны при монтаже и обслуживании, обеспечивают прочное разъёмное соединение.

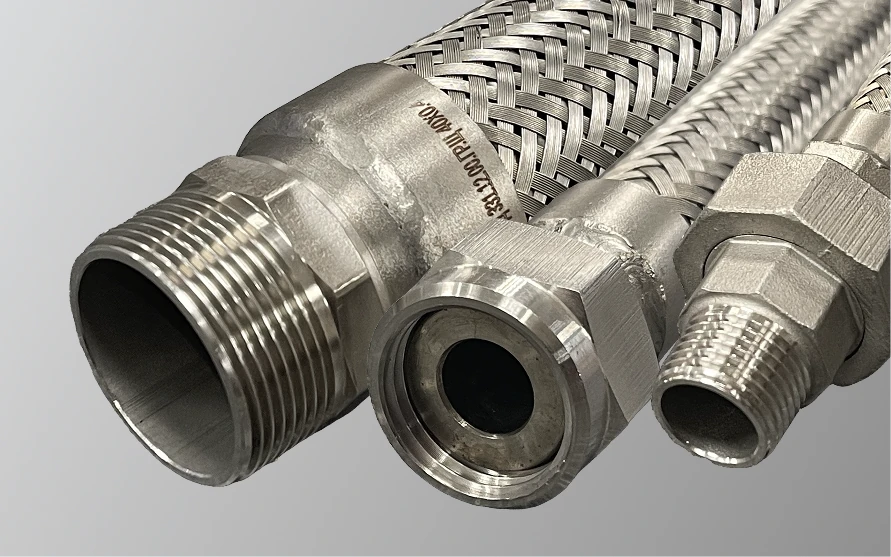

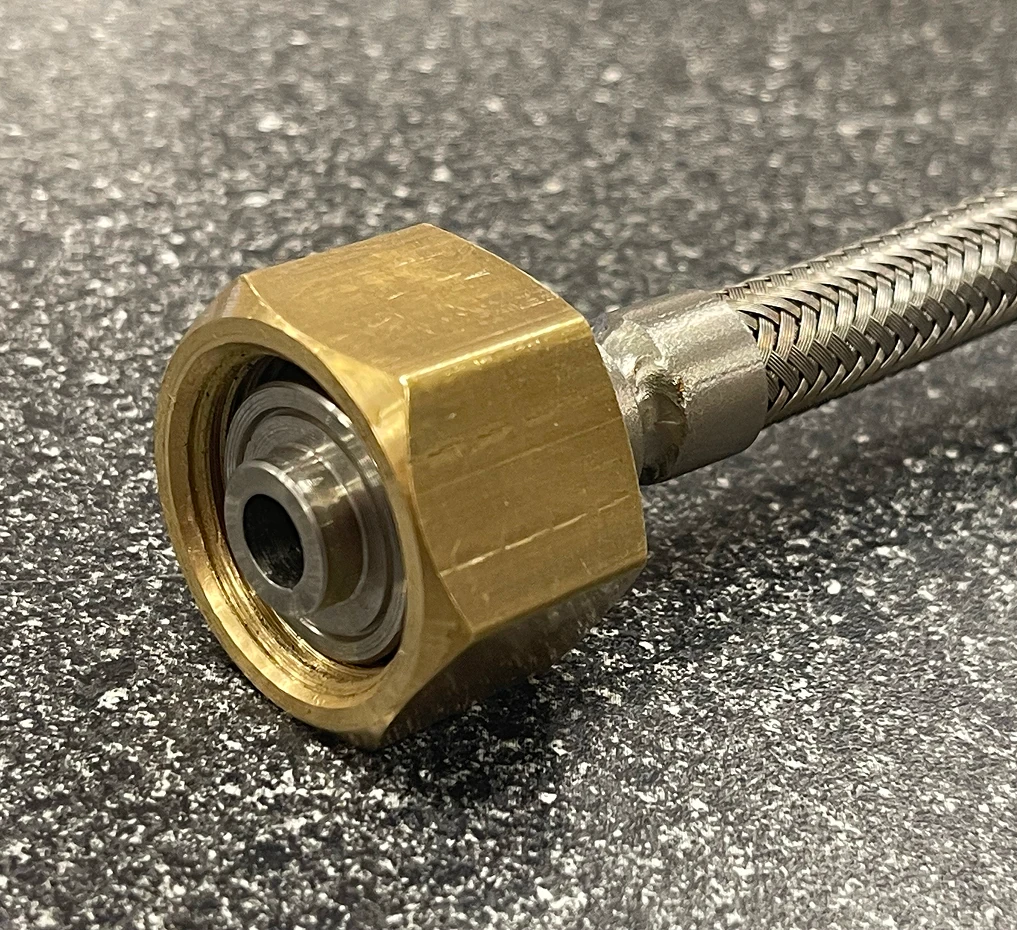

Металлорукава с резьбовыми фитингами
Компактное и простое подключение к трубопроводу или оборудованию.

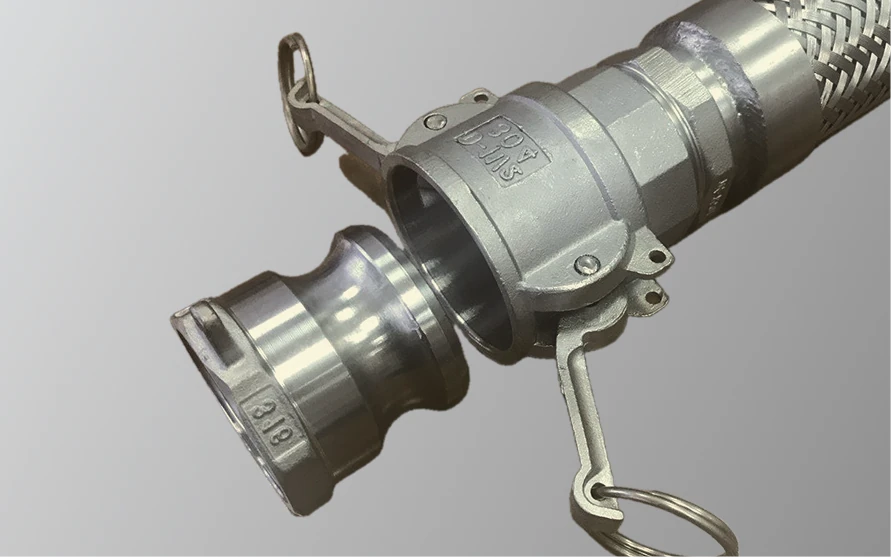

Металлорукава с БРС
Подберём вариант под ваши требования — от штуцеров до быстросъёмов.

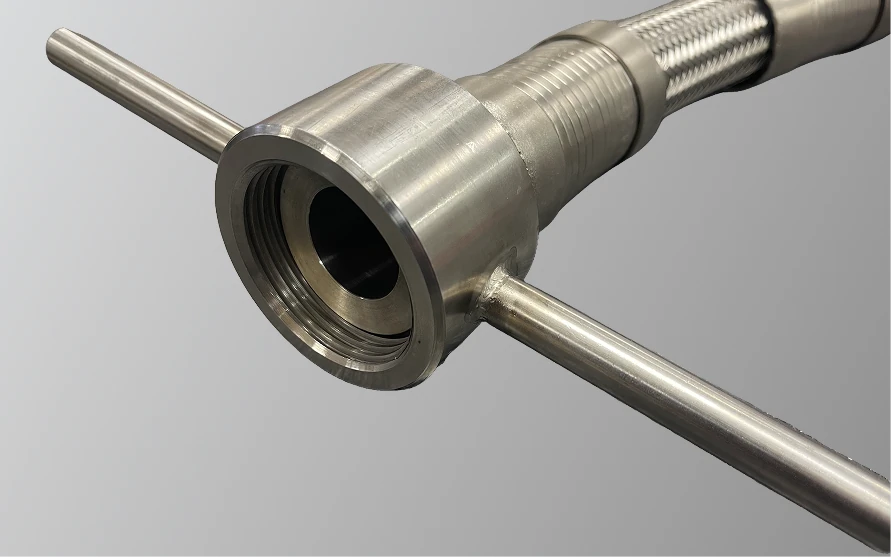

Металлорукава для СУГ, криогенные
Для экстремально низких температур и для сжиженных углеводородных газов.

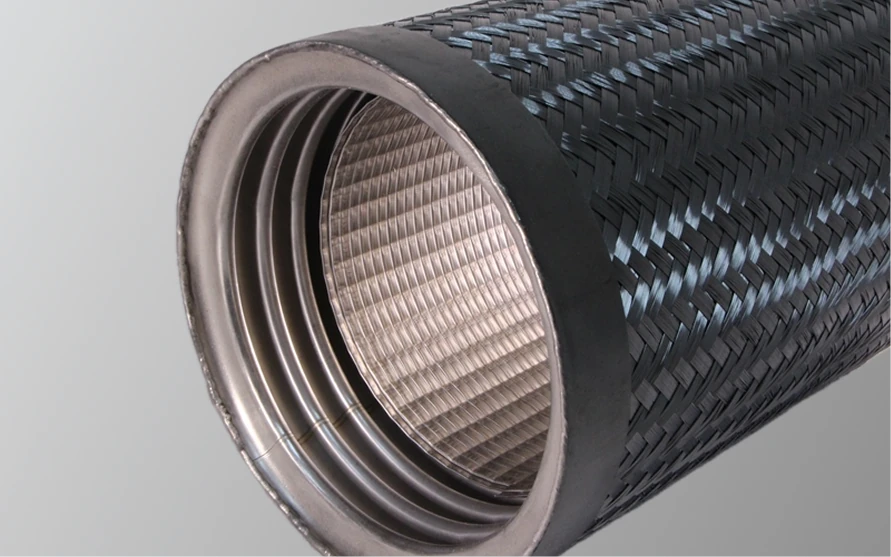

Металлорукава специальных конструкций
Разрабатываются индивидуально под нестандартные задачи и сложные условия эксплуатации.
Нам уже доверяют
Технические характеристики
От –270 °C до +650 °C
От 10–4 мБар до 200 Бар
От 6 до 350 мм
От 3-х диаметров рукава
Агрессивные жидкости: кислоты, щелочи,
растворы солей
Химические реагенты: большинство
химически активных веществ
Пищевые продукты: вода, масла, спирты,
молочные продукты
Сжиженные газы: пропан, бутан,
кислород, азот
Топливо и масла: бензин, дизельное
топливо, гидравлические масла
Пары и газы: пар, сжатый воздух,
инертные газы
Для точного подбора всегда сверяйтесь с таблицей химической совместимости для конкретной
марки стали и условий эксплуатации.
Подходят для транспортировки: агрессивных жидкостей, химреагентов, пищевых продуктов, сжиженных газов, топлива, масел, паров и сжатых газов.
Типовые решения
Готовы обсудить заказ?
Наши специалисты помогут вам выбрать оптимальный вариант производства и рассчитать стоимость.
Сертификаты качества
Сертификат Еэс
Сертификат INSPECT ISO 9001:2015
Сертификат НАСТХОЛ ГОСТ ИСО 9001-2015
Часто задаваемые вопросы
Что такое РНВД и из какой стали он изготавливается?
РНВД – Рукав Нержавеющий Высокого Давления, аббревиатура в артикуле металлорукавов,
в оригинале выпускаемых заводом ППГС.
Конструктивно – это гофрированная труба из нержавеющей стали в одной или нескольких
внешних металлических оплётках, имеющая требуемую концевую арматуру с обеих сторон.
РНВД изготавливается преимущественно из аустенитных марок нержавеющих сталей
AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т) и AISI 316 (08Х17Н13М2).
Марка стали выбирается исходя из условий эксплуатации рукава, типа проводимой среды
и её температуры. За счёт цельнометаллической конструкции рукав не стареет,
не боится УФ и озона, и, в общем случае, можно сказать, что работает там,
где резиновые РВД неприменимы.
На какое давление и температуру рассчитан РНВД?
Так как рукав в своей конструкции состоит из нержавеющей стали, то РНВД рассчитан
на работу в широком диапазоне температур работоспособности этой стали —
от −270 °C до +650 °C, что закрывает и криогенные среды
(жидкий кислород, азот, аргон, LNG, этилен при −196 °C),
и высокотемпературные линии (пар, термомасла и прочее).
В ассортименте концевой арматуры (фитингов) РНВД могут использоваться и другие марки
сталей и материалы, и тогда диапазон применимости может корректироваться.
Допустимое рабочее давление рукавов составляет от 6 до 300 бар
и зависит от многих факторов: от диаметра рукава и исполнения,
количества внешних оплёток (1 или 2 слоя), типа концевой арматуры и,
самое основное, — от схемы монтажа и условий эксплуатации металлорукава.
Ориентировочные цифры по допустимому Рраб для подбора нужного вам диаметра —
в таблицах каталога или по запросу.
Какие диаметры и длины доступны?
Стандартный размерный ряд — Ду 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 65, 80, 100,
125, 150, 200, 250, 300 мм.
Ду – это условно-проходной диаметр, ВНУТРЕННИЙ диаметр сильфона гибкой части РНВД.
Длина — может быть любой по чертежу заказчика в разумных и технически
возможных пределах, от коротких сборок менее 100 мм до линий в несколько
десятков метров. Для каждого Ду в каталоге указаны минимальные радиусы гиба (Rmin) —
статический (если рукав изгибается только при монтаже) и динамический
(когда рукав имеет перемещения и изгибы во время работы под давлением).
Какие фитинги можно поставить на концы рукава?
Любые. Стандартные по каталогу или индивидуальные по чертежу заказчика.
Наиболее распространённые окончания рукавов – это:
Окончания под приварку – трубные окончания для сварки рукава
в трубопровод либо для самостоятельной приварки фитингов;
Фланцы по ГОСТ 33259-2015 (взамен ГОСТ 12815-80, ГОСТ 12821-80,
ГОСТ 12820-80, ГОСТ 12822-80) – приварные встык, плоские приварные,
свободные на приварном кольце или на отбортовке/хомуте;
Резьбовые штуцеры G, R, K (NPT) от ¼” до 4”;
Резьбовые фитинги с накидными гайками (трубные, дюймовые, метрические резьбы)
под уплотнение прокладкой, сфера на конус, конус на конус и прочее;
Ниппели, муфты, быстроразъёмные соединения под АЗС/ГНС;
Специализированная криогенная арматура по ГОСТ 19334-73 и различные типы фитингов
для перекачки СУГ;
Индивидуальный подбор фитингов — под ответный фланец/резьбу заказчика.
Для каких сред и отраслей применяется?
Криогеника — LO₂, LN₂, LAr, LNG, C₂H₄ при температурах до −196 °C;
Технические и сжиженные газы, СУГ;
АЗС, ГНС, нефтебазы — налив и слив топлива;
Пар, горячая вода, термомасла — до +650 °C;
Химия — кислоты, щёлочи, агрессивные растворы (с подбором AISI 316);
Машиностроение и металлургия — гидравлика, охлаждение, продувка.
Какие данные нужны для заказа и какие сроки изготовления?
Для расчёта заявки и производства укажите в опросном листе:
Внутренний диаметр DN;
Длину рукава L;
Рабочее давление PN;
Рабочую и максимальную температуру t / T;
Тип среды;
Минимальный радиус изгиба R min (если важен);
Тип и размер присоединительных фитингов на обоих концах.
По возможности, подробно уточните условия эксплуатации.
