Фланцевые соединения. ФГ. Фланцевое соединение на приварной реборде

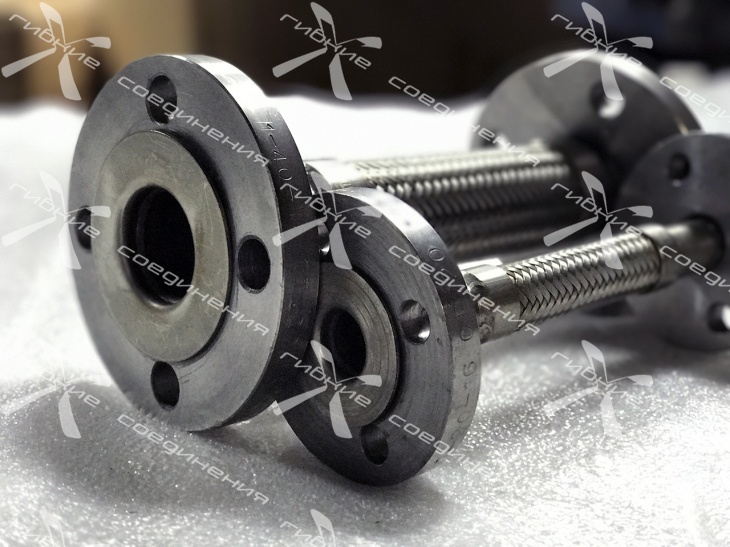

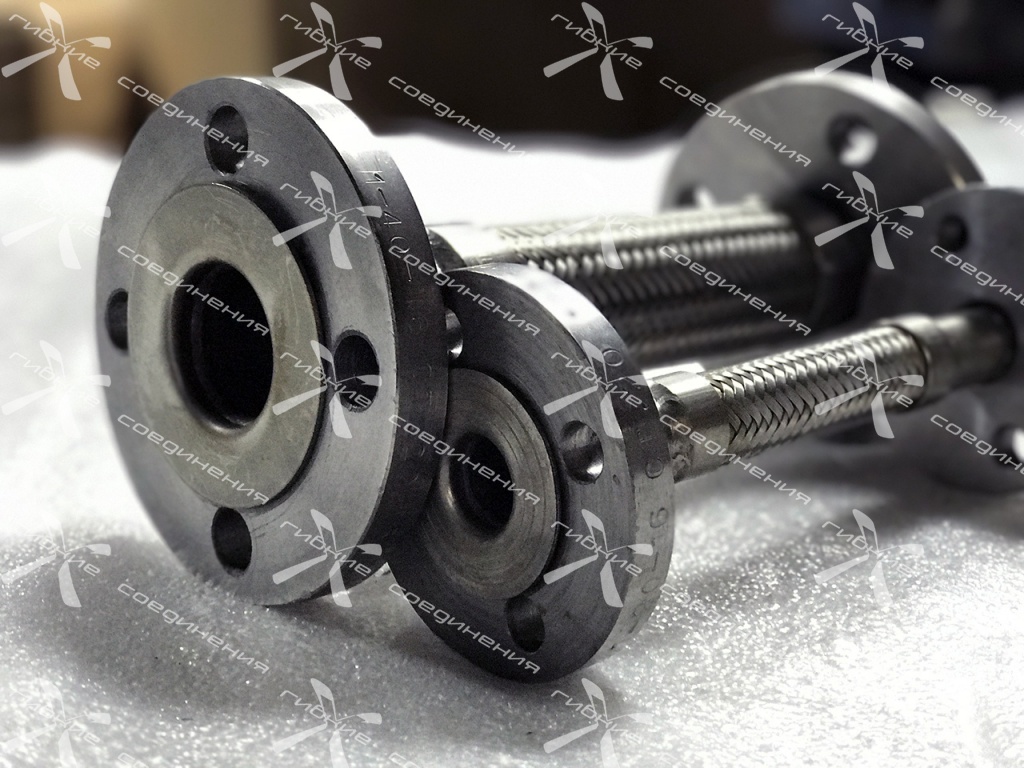

Фланец свободный на приварной реборде. Присоединительные размеры по ГОСТ 12815-80.

Обозначение		Материал		Допустимая рабочая температура
10 бар	16 бар (до Ду150)	Патрубок	Фланец	Допустимая рабочая температура
ФГ12-10	ФГ12	Нержавеющая сталь	Сталь	480 °С
ФГ-10	ФГ	Нержавеющая сталь	Нержавеющая сталь	550 °С

**Размеры окончания ФГ в мм**
Ду	10	16	20	25	32	40	50	65	80	100	125	150	200	250	300
d	40	45	58	68	78	88	102	122	138	158	188	212	268	320	370
s	3	3	3	3	3,5	3,5	3,5	3,5	4	4	4	4	4	5	5
a	64	69	72	80	80	87	93	98	103	113	115	120	135	130	155
l	74	83	88	98	100	109	118	126	133	148	150	155	170	165	190

Данные для заказа: Обозначение, условно-проходной диаметр (Ду), рабочую температуру, в случае нержавеющий стали: материал.

Пример, при заказе РНВД стандартной гибкости с однослойной оплёткой, Ду25, длиной 1м:
РНВД 331.12.ФГ 25х1,0
